从溶胶到气凝胶：纳米结构如何“遗传”与“重塑”？——航天级隔热材料的诞生密码
本文详解气凝胶从溶胶到凝胶再到气凝胶的三阶段结构演化机理，揭示pH、老化、干燥对纳米骨架的“遗传”与“重塑”作用，并以湖南荣岚的航天级量产实践为例，展示工程化控制关键。
一、引言
气凝胶是一种以纳米量级胶体粒子相互聚集构成纳米多孔网络结构，并在孔隙中充满气态分散介质的一种高分散固态材料。因其独特的纳米多孔网络结构，气凝胶具有低密度（最低可达6 mg/m³）、高孔隙率（最高可达99%）、高表面活性和高比表面积（可高达1000 m²/g）等特殊性质[1]。

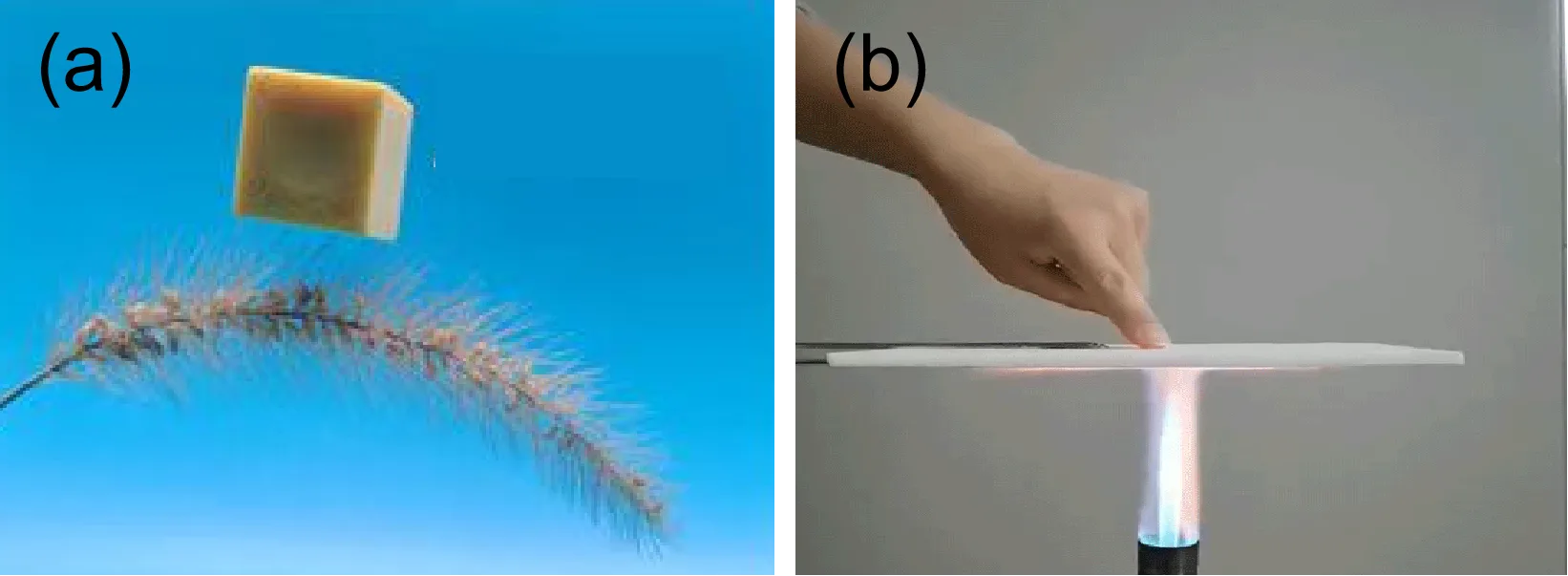

一块气凝胶，轻至可立于狗尾草上不压塌狗尾草纤毛，却能抵挡上千度的高温火焰；孔隙率超过90%，导热系数却比静止的空气还低。这些近乎矛盾的性能奇迹，都是因为其独特的纳米多孔网络结构。
这个纳米多孔结构，到底是怎么来的？
气凝胶的制备一般分为三个阶段，即溶胶配置（溶胶-凝胶阶段），凝胶老化（老化阶段）和干燥过程（干燥阶段）。同样的硅源，干燥后，有人得到的是结构坍塌的粉末；有人拿出的却是“轻如烟、韧如钢”的气凝胶。许多人误以为结构成败只在最后的干燥，但事实上，从溶胶开始，结构基因就已写入；老化过程中进行骨架重塑；干燥则是终极考验。——每一阶段都在对纳米骨架进行着“遗传”或“重塑”。
湖南荣岚的工程师们，花了数年时间读懂了这套“遗传密码”，并把它变成了可量产、可交付的航天级隔热材料。这篇文章，我们就从纳米尺度上，拆解气凝胶形成过程中的三次关键“结构转折”。
二、溶胶-凝胶阶段：结构形成与性能赋予
气凝胶的起点，是看起来平淡无奇的清澈溶胶，在这杯液体里，通过水解与缩聚反应，一场纳米尺度的建造工程正在发生。
溶胶是指微小的固体颗粒悬浮分散在液相中，并不停地做布朗运动的体系，属于热力学不稳定体系。若无其他条件限制，胶粒倾向于自发凝聚，即为凝胶化过程。而凝胶，是一种由细小粒子聚集成三维网络结构和连续分散相介质组成的具有固体特征的胶态体系。

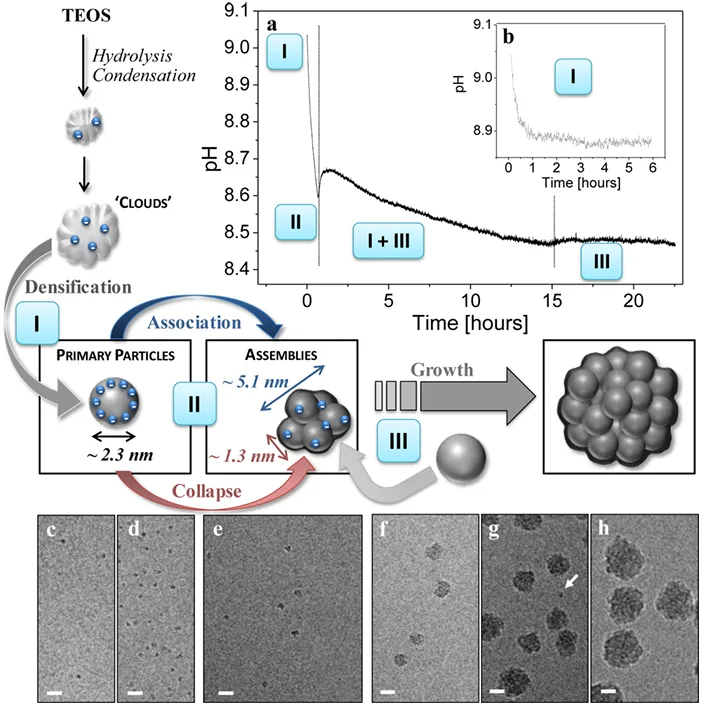

以氧化硅气凝胶为例，在溶胶-凝胶过程中，氧化硅纳米颗粒的生长可分为多个阶段（图2）。初始阶段，正硅酸乙酯（TEOS）与酸催化剂反应生成直径约2.3 nm的初级粒子。这些初级颗粒在溶液中表现出优异的胶体稳定性，且当达到临界浓度后，会发生协同聚集，形成更大尺度的结构单元，即“聚集体”。该过程伴随颗粒形态和化学结构的塌缩，表现为初级颗粒的尺寸减小及化学键重排，最终形成更加紧密的颗粒聚集体。在此过程中，水解生成的硅酸盐单体首先形成低密度、带电的低聚体，并进一步通过缩合反应转化为初级颗粒。
随着反应的推进，初级颗粒在达到临界浓度后，通过自组装过程发生聚集，并形成由多个初级颗粒构成的聚集体。聚集体的生长主要通过初级颗粒的表面吸附过程，而非新颗粒的生成。在此阶段，初级颗粒的表面发生塌缩，导致其尺寸进一步减小，并最终通过表面反应受限机制实现持续生长。随着聚集体的不断增大，其内部结构保持稳定，且表面逐渐趋于平滑，从而确保了颗粒的单分散性。
在这个过程中，网络结构是链状、是分支状、还是团簇状，已经被决定了。关键的因素是pH值。
在酸性条件下，水解速率高于缩聚速率，体系倾向于生成链状网络，纤细而相对致密；在碱性条件下，缩聚速率更高，颗粒长得更大、分支更丰富，形成串珠状的团簇网络。
此外，不同的硅源、溶剂、催化剂和水含量等也会显著影响氧化硅气凝胶的性能[4]。
从溶胶到凝胶，首先是一次“遗传”。 水解-缩聚反应建立起来的网络骨架被完整地固化进了湿凝胶。骨架的化学组成、一次颗粒的尺寸、交联点的分布，这些来自溶胶的结构信息，在凝胶化过程中被锁定，成为后续所有步骤不可更改的“基因表达”。但凝胶完成后，湿凝胶的网络骨架上还有大量未反应完的硅羟基，像是伸出的手，等待着下一次连接的机会。
针对不同应用场景，荣岚的研发团队建立了pH-温度-水硅比联动的精准调节体系。要做柔性隔热毡？调向链状。要做抗压异形件？调向团簇。同一套技术平台，输出不同形态的产品——这才是工程化的真正门槛。
三、老化阶段：骨架强化与结构固化
凝胶形成初期网络骨架较细，需老化过程来增强骨架强度，形成较为完整的网络结构，减小干燥过程中的体积收缩与开裂。老化，是气凝胶制备工艺中重要的“重塑”步骤。
它的原理并不复杂：让湿凝胶在特定温度和溶剂条件下静置一段时间，让那些骨架上悬空的硅羟基继续缩合。但老化不是简单的“静置等待”，而是对纳米骨架的第二次雕刻——在保留孔道的同时，让薄弱环节得到强化，为干燥阶段储备足够的结构韧性。对于醇系凝胶可不需要加入置换溶剂，直接进行老化；对于水含量较大的凝胶则需要在置换溶剂（如乙醇）中进行老化，以置换掉多余的水分，使湿凝胶在干燥过程中保持较为完整的孔结构[5]。
在这一阶段，湖南荣岚开发了分级老化制度。温度梯度、时间窗口、溶剂置换节奏，三者精准匹配，让每一条纳米链的颈部都长得足够粗，又不至于过度老化而牺牲比表面积。这是经验，也是数据积累出来的工艺壁垒。
四、干燥阶段：气凝胶形成
干燥是气凝胶制备的最终阶段，其动力学过程直接决定了材料的介观结构完整性及体积收缩率。
当湿凝胶孔隙内残留溶剂受热蒸发时，固-气界面逐步取代原有固-液界面，引发体系界面能的阶跃式增加。为抑制系统能量升高，孔隙液体通过Marangoni效应向凝胶骨架渗透，导致气-液界面形成曲率半径差异化的弯月面结构，在非均质多孔介质中，孔径分布的多分散性将引发局部毛细应力梯度。该梯度力驱动凝胶骨架发生非均匀形变，当累积应力超过氧化硅网络屈服强度时，即诱发裂纹形成与扩展。因此，为获得骨架完整、结构稳定的气凝胶，在凝胶干燥过程中需采用合适的干燥方法，以避免毛细管力对凝胶骨架的破坏。

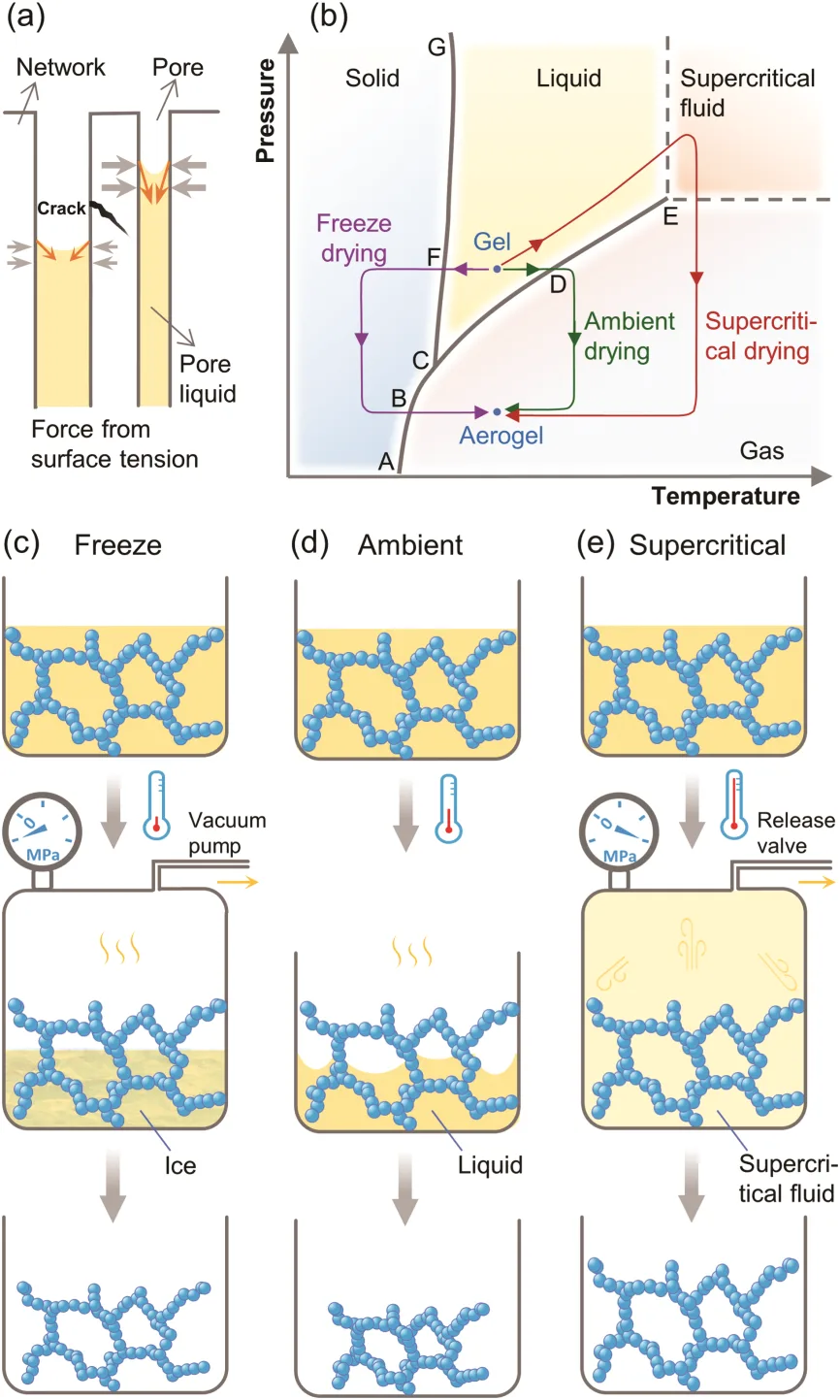

目前主流的干燥方式主要有超临界干燥、常压干燥和冷冻干燥，如图3所示。选择何种干燥路线，本质上是性能、成本与产能三方博弈后的最优解。
但是，无论通过何种工艺干燥，成功的标准只有一个：保留纳米孔。
湖南荣岚是国内少数同时具备乙醇超临界和二氧化碳超临界批量生产能力的厂商。 两条技术路线，对应不同产品需求。乙醇超临界适合大厚度、复杂构件产品生产；CO₂超临界温控更温和，对薄片型产品生产效率更高。但两种技术路线的控制逻辑始终如一：利用表面张力的有效去除，让骨架完整幸存。
更重要的是，超临界干燥的釜内流场与温压曲线，经过湖南荣岚工程师的反复优化，干燥速率精确受控，力求每一次“临门一脚”都稳稳命中。
五、湖南荣岚：航天级气凝胶产业引领者
从溶胶阶段的精准调控，到老化阶段的分级制度，再到超临界干燥的温和控制——湖南荣岚把气凝胶形成过程中每一次“遗传”与“重塑”的主动权，都握在了自己手里。湖南荣岚的实践表明，读懂这些结构演化的底层逻辑，并将其转化为可量化、可重复、可放大的工程参数，才是跨越“技术-产品-商品”鸿沟的真正密码。
作为国家级专精特新重点“小巨人”企业，湖南荣岚承接高校二十年科研成果，实现航天级气凝胶技术自主可控，坚持提供100%纯正气凝胶制品。公司产品形态覆盖异型件、片材、柔性毡、颗粒等多元品类，并已在航天科工、航天科技、中广核集团等头部企业的高端隔热项目中批量应用。
读懂形成，才能掌控形成；掌控形成，才能超越形成。在湖南荣岚的生产车间里，这场纳米尺度的“结构进化”，每天都在发生。而这捧“蓝烟”的下一站，正从航天器热防护系统，走向更多亟待节能提效与安全升级的工业场景。
参考资料
- 气凝胶高效隔热材料 [M].
- Double-Phase-Networking Polyimide Hybrid Aerogel with Exceptional Dimensional Stability for Superior Thermal Protection System [J].
- Nucleation and Growth of Monodisperse Silica Nanoparticles [J].
- 氧化硅气凝胶复合结构制备、性能调控及其热管理应用研究 [D].
- 耐高温SiO₂气凝胶隔热复合材料的设计、制备与性能研究 [D].
- Printed aerogels: chemistry, processing, and applications [J].
© 湖南荣岚 版权所有 · 本文仅用于官网发布，转载请联系授权。
